Boeing 767-300ER уже давно является ключевым самолетом для средне- и дальнемагистральных перевозок авиакомпаний по всему миру. Он принадлежит к семейству широкофюзеляжных самолетов Boeing 767, которые с начала 1980-х годов способствовали развитию двухфюзеляжных перевозок. Программа Boeing 767 была впервые представлена в 1982 году и была разработана таким образом, чтобы обеспечить трансконтинентальные и межконтинентальные перевозки при более низких эксплуатационных расходах, чем на трех- и четырехместных самолетах ранних моделей.
Производитель Boeing, Тип широкофюзеляжный самолет, первая поставка 25 октября 1982 года
Развернуть Свернуть
767-300ER, вариант с увеличенной дальностью полета, был выпущен для удовлетворения потребностей авиакомпаний в увеличении дальности полета без перехода на более крупный планер. По сравнению с вариантом 767-300 он отличался увеличенным запасом топлива, большей максимальной взлетной массой и увеличенной дальностью полета. Этот тип самолета поступил на вооружение в 1988 году и быстро стал самым востребованным вариантом в линейке, а также широко использовался на трансатлантических и межконтинентальных маршрутах такими операторами, как American Airlines,
Delta Air Lines и Japan Airlines.

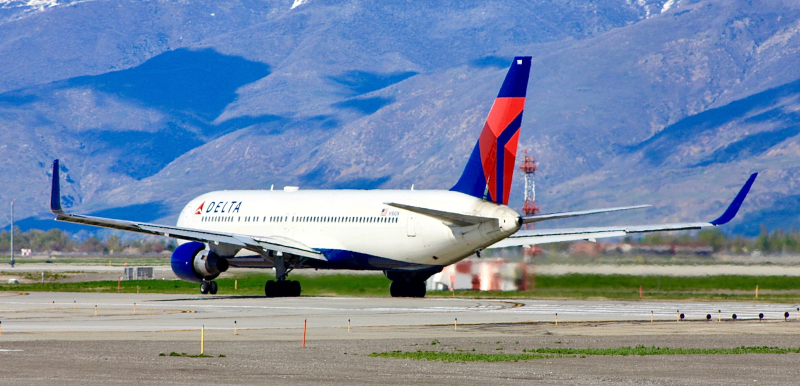

На первый взгляд, 767-300ER очень похож на другие самолеты семейства 767. Но одна особенность, которая отличает его от других самолетов, — это винглеты, характерные изогнутые вертикальные выступы на концах крыла. Их высота составляет почти 11 футов, и это самые большие винглеты, которые когда-либо устанавливались на коммерческие самолеты.
Винглеты На 767-300ER Не Были Частью Оригинальной Конструкции
Винглеты были добавлены, чтобы помочь 767-300ER летать дальше и эффективнее. Они уменьшают лобовое сопротивление на крейсерской высоте, что снижает расход топлива и улучшает характеристики самолета на дальнемагистральных маршрутах. Тем не менее, эти крылышки не были частью оригинальной конструкции самолета.
Когда в конце 1980-х годов этот вариант поступил на вооружение, он поставлялся со стандартным профилем крыла, как и остальные самолеты семейства 767. Крупногабаритные комбинированные крылышки, которые сегодня можно увидеть на большинстве 300-х, были введены гораздо позже в качестве дополнительной модификации. Они были разработаны авиационными партнерами Boeing (APB) и предназначались для повышения топливной экономичности и срока службы самолета.
Поскольку первоначальное крыло не было рассчитано на поддержку законцовок, модификация должна была быть больше, чтобы обеспечить тот уровень аэродинамических преимуществ, на который рассчитывали операторы. Модернизация была доступна для 767-300ER и 300F. Но наибольшее распространение получил -300ER.
На тот момент у него был самый большой действующий парк самолетов, и он по-прежнему активно использовался на трансатлантических и межконтинентальных маршрутах, где можно было добиться максимальной экономии топлива. Крупные операторы, такие как Delta, American Airlines и Japan Airlines, обновили свой парк, в то время как FedEx и UPS сделали то же самое со своими грузовыми самолетами.
Как крылышки 767-300ER изменили производительность

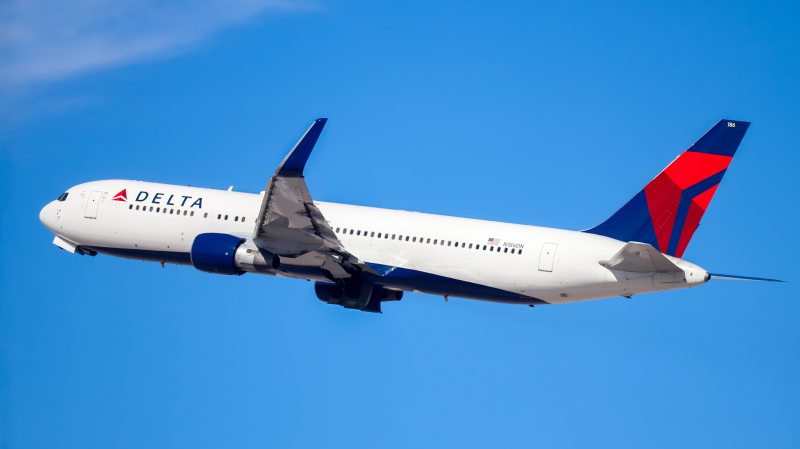

Крылышки, установленные на 767-300ER, являются одними из самых высоких среди широкофюзеляжных самолетов, эксплуатируемых в коммерческих целях. Их высота составляет около 11 футов, и они плавно закруглены назад, образуя плавное продолжение крыла, а не острый вертикальный плавник. Они изготовлены из легких композитных материалов, которые предназначены для того, чтобы выдерживать аэродинамические нагрузки на крейсерских скоростях.
Их основная функция заключается в уменьшении лобового сопротивления, возникающего на концах крыльев во время полета. По данным авиационных партнеров Boeing, комбинированные крылья, разработанные для 767-300ER, снижают расход топлива до 6,5%. Для операторов с высокой средней длиной сектора и стабильно высоким уровнем использования воздушных судов это позволяет экономить более 500 000 галлонов авиатоплива на самолет в год.
Эта модификация была введена в 2008 году, когда цены на топливо в отрасли резко возросли, и дала перевозчикам явное экономическое преимущество.

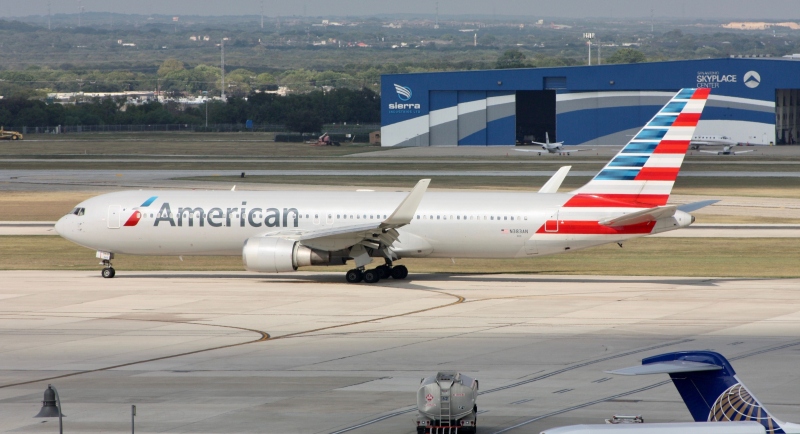

American Airlines первой установила винглеты и начала летные испытания. Вскоре после этого они были сертифицированы, и спрос на них быстро возрос.
К середине 2008 года авиационные партнеры Boeing получили более 130 твердых заказов от 10 авиакомпаний. Успех программы также стал отражением растущего стремления отрасли к модернизации старых самолетов, позволяющей экономить топливо. В то время Джо Кларк, основатель и председатель правления Aviation Partners Boeing, сказал::
“Винглеты из смесевых материалов — это самый экологичный продукт на рынке послепродажного обслуживания, доступный авиационной отрасли на сегодняшний день. Боинг-767, сжигающий полмиллиона галлонов авиатоплива, позволяет ежегодно сокращать выбросы CO₂ более чем на 5000 тонн в расчете на самолет”.
К тому времени, когда программа разработки винглетов 767-300ER набрала обороты, более 2000 самолетов Boeing уже были оснащены комбинированными винглетами. Ранее технология была сертифицирована для нескольких типов самолетов, включая 737-300, 737-500, 737-700, 737-800, 737-900, 757-200, и 737-BBJ.
Почему существуют винглеты и откуда взялась эта концепция
Крылышки в настоящее время являются стандартными для большинства современных самолетов и часто украшаются фирменными знаками авиакомпаний, но их ценность заключается в эксплуатационных характеристиках. Они повышают эффективность крыла за счет снижения потерь энергии на концах во время полета. Физика относительно проста. Когда воздух обтекает крыло, разница давлений между верхней и нижней поверхностями создает подъемную силу. Но на концах крыльев этот дисбаланс заставляет воздух подниматься по спирали вверх и назад, образуя вихри.
Эти вихри создают индуцированное лобовое сопротивление, которое снижает аэродинамическую эффективность и увеличивает расход топлива. Крылышки разрушают эти спирали. Их направленность вверх и аэродинамическая форма ослабляют вихрь и позволяют крылу создавать ту же подъемную силу при меньшем лобовом сопротивлении. Это приводит к снижению расхода топлива, увеличению дальности полета и повышению эффективности полетов, особенно при длительных полетах.
Концепция была разработана более ста лет назад. В 1897 году британский специалист по аэродинамике Фредерик Ланчестер предложил вертикальные наконечники, известные как торцевые пластины, для снижения потерь энергии. Эти ранние разработки имели ограниченный эффект, но в них была заложена основная идея. В 1970-х годах инженер НАСА Ричард Уиткомб разработал современный winglet, вдохновленный тем, как птицы изгибают свои перья в полете.
Он спроектировал небольшое, загибающееся вверх удлинение крыла и протестировал его в аэродинамических трубах, а затем в полете на модифицированном Boeing KC-135. В ходе 47 испытательных полетов крылышки продемонстрировали экономию топлива до 5% без необходимости внесения изменений в конструкцию крыла. Производитель бизнес-джетов Learjet стал первым, кто установил винглеты на серийный самолет в 1977 году. Для коммерческой авиации в конце 1980-х годов на Boeing 747-400 появились наклонные законцовки крыльев, что позволило увеличить дальность полета на 3,5% по сравнению с предшественником.
С этого момента производители оригинального оборудования (OEM-производители) и компании, занимающиеся модификациями, начали разрабатывать различные типы крыльев, адаптированные к конкретным самолетам. Партнеры Aviation во многом способствовали развитию рынка послепродажного обслуживания, особенно для узкофюзеляжных и среднеразмерных широкофюзеляжных самолетов Boeing.
Типы Крылышек: От Простых Поверхностей До Продвинутых Аэродинамических Инструментов
Модификации законцовок крыла претерпевали значительные изменения на протяжении десятилетий, и каждое поколение предлагало более совершенные характеристики и экономичность. Дизайн отражает технический прогресс, а также понимание того, как воздушный поток взаимодействует с крылом на высокой скорости. Как мы уже упоминали ранее, самая ранняя известная попытка управления вихрями на концах крыльев была предпринята в виде плоских вертикальных торцевых пластин. Несмотря на аэродинамические ограничения, они представили основную идею управления спиралевидным потоком воздуха на концах крыльев.
Наклонные крылышки
Одной из первых конструкций, получивших широкое распространение в коммерческой авиации, были наклонные законцовки, которые были направлены наружу и вверх от законцовки крыла. Они были представлены на Boeing 747-400 в конце 1980-х годов. Их также можно увидеть на самолетах Airbus A330 и A340.

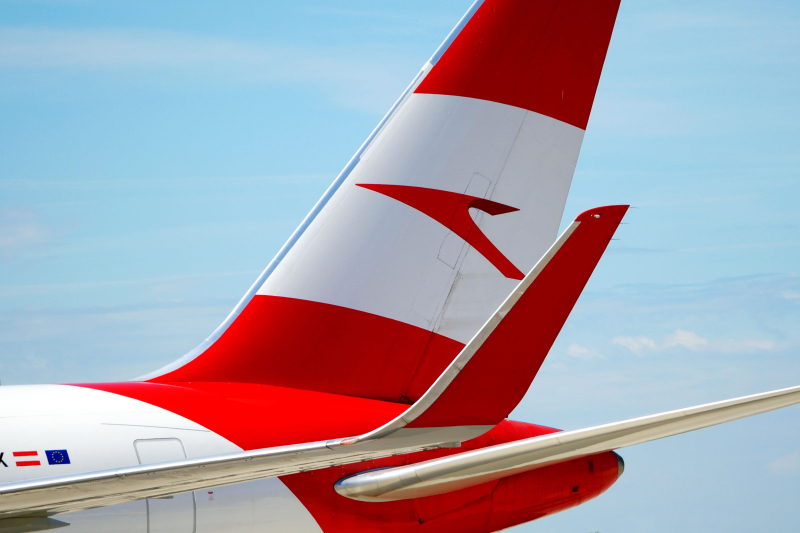

Смешанные крылья
Следующим важным достижением стали комбинированные винглеты, которые широко используются в самолетах Boeing 737, 757 и 767. В этих винглетах используется плавная восходящая кривая, которая аэродинамически переходит в крыло, а не образует острый угол. Это улучшает непрерывность воздушного потока, уменьшает лобовое сопротивление и позволяет экономить топливо на более длинных участках.

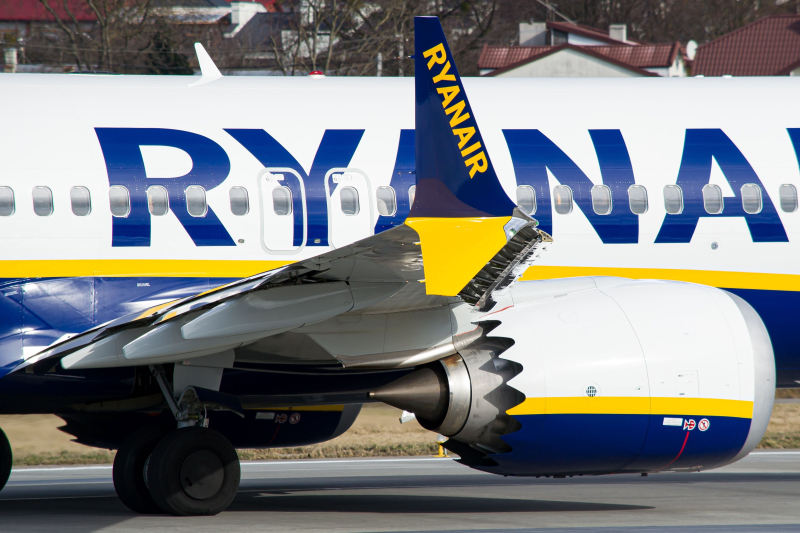

Раздельные крылышки Scimitar
Раздельные крылышки Scimitar были разработаны в качестве усовершенствования модели blended. В ней появилось направленное вниз брюшное оперение под наконечником. Такая конструкция еще больше нарушила процесс образования вихрей, воздействуя на них с двух сторон. Они были широко применены на самолетах Boeing 737 следующего поколения и MAX, особенно среди высокочастотных и экономичных операторов, таких как Ryanair.
Закрывать
Изогнутые кончики крыльев
В отличие от дополнительных крылышек, скошенные законцовки расширяют саму поверхность крыла, придавая ему длинный обратный размах. Этот подход, используемый на новых дальнемагистральных самолетах, таких как 787 и 777-й, увеличивает эффективный размах и улучшает соотношение подъемной силы и лобового сопротивления во время полета. Благодаря отсутствию стыка между крылом и подкрылком, изогнутые наконечники сводят к минимуму помехи и особенно эффективны на высоких скоростях и высотах.

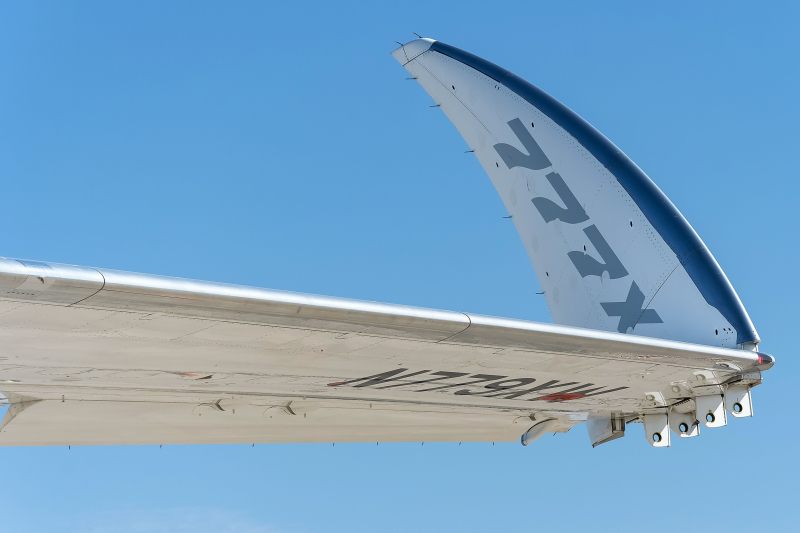

Складывающиеся наконечники
Это последнее новшество, появившееся в новейшем широкофюзеляжном самолете Boeing 777X, в котором удлиненные загнутые наконечники соединены с механизмом складывания для обеспечения совместимости с аэропортами. Эти наконечники остаются выдвинутыми во время полета для повышения аэродинамической эффективности и складываются на земле, чтобы соответствовать ограничениям по размеру.
Sharklets
Airbus также отреагировал на это созданием собственной оптимизированной конструкции законцовки крыла под названием Sharklets. Они были представлены на самолетах семейства A320 в начале 2010-х годов и отличались плавными аэродинамическими очертаниями, похожими по эффекту на винглеты, но адаптированными к геометрии крыла Airbus. Они позволили сэкономить до 4% топлива и увеличили дальность полета A320 на целых 100 морских миль. Позже европейский производитель внедрил аналогичную технологию на самолетах семейства A330neo и A350.
Что будет дальше с Winglets?
За последние несколько десятилетий крылышки значительно улучшили аэродинамику, но следующий этап разработки уже начался. Достижения в области вычислительной гидродинамики (CFD), материаловедения и интеграции авиационных систем формируют новое поколение устройств на законцовках крыльев, которые выходят за рамки статичных конструкций.
Одно из наиболее перспективных направлений — адаптивные крылышки, поверхности, которые могут изменять форму или угол наклона в полете в зависимости от условий реального времени. Как пояснили в FlyUSA, эти динамические конструкции направлены на оптимизацию эффективности на разных этапах полета, улучшая подъемную силу при взлете и снижая лобовое сопротивление в полете. Несмотря на то, что концепция демонстрирует потенциал, ее реализация была ограничена из-за сложности и требований к надежности движущихся частей под нагрузкой.
Кроме того, в некоторых программах разработки изучается возможность размещения в крылышках датчиков, антенн связи или даже солнечных панелей. Эти интегрированные системы могут поддерживать все, от мониторинга состояния конструкций до передачи данных, и превращать законцовки крыльев в активные элементы управления воздушными судами. Материалы также продолжают играть ключевую роль. На следующем этапе при изготовлении крыльев могут быть использованы еще более легкие композитные конструкции или интеллектуальные материалы.
В конечном счете, это позволит отказаться от
Добавление крылышек действительно превратило 767-300ER из устаревшего twinjet в более эффективную и универсальную платформу. Без каких-либо изменений в фюзеляже или двигателе эксплуатанты получили ощутимый прирост производительности, который позволил им извлечь больше пользы из существующих самолетов.
Сама по себе экономия топлива оправдывала модернизацию, но и дополнительные эффекты, такие как увеличение взлетной полосы, снижение нагрузки на двигатель и улучшение параметров полезной нагрузки, помогли сохранить стоимость самолета на протяжении второго десятилетия эксплуатации. Кроме того, они также помогли старым самолетам соответствовать более строгим экологическим нормам.
В то время, когда цены на топливо были нестабильными, а экологическая безопасность требовала больших затрат, стратегическим преимуществом стала возможность сократить выбросы углекислого газа без полной замены парка. Во многих отношениях успех программы winglet помог авиакомпаниям определить, как управлять обновлением парка в условиях высоких затрат и низкой рентабельности.
